电机装配设备
扁线轮毂电机分块定子精密绕线机

扁线轮毂电机分块定子绕线机通过折线模块与铁芯伺服差补绕制,自动绕线、剪线,可选配剥漆功能,单机预留了自动线对接口,后续可嫁接于扁线轮毂电机定子组装自动线。设备工序有:分块定子铁芯组入治具 → 分块定子绕线 →成品下料。

服务热线: 0755-21044479
设备简介 / Introduction

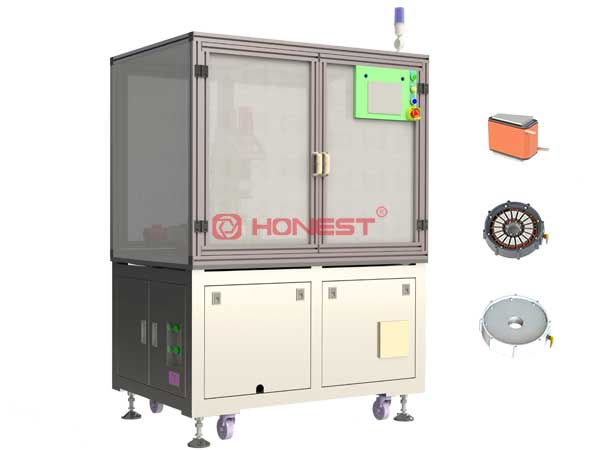

设备展示Product Display

  • 1

    配置高精度传感器

  • 2

    设备实时提示各种误操作、不良状态等

  • 3

    人工装配的每一处均配置检漏和防错机

  • 4

    设备符合人体工程学设计,操作简单易上手

  • 5

    采用工艺手段减少或避免出现错装、漏装、反装等现象

  • 6

    比常规绕制方法折角圆弧贴合度好,折角处铜线与骨架弧线能完美嵌合,无鼓包

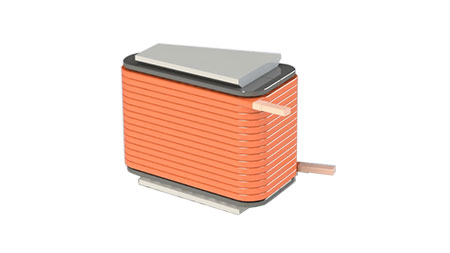

  • 成品图

    成品图

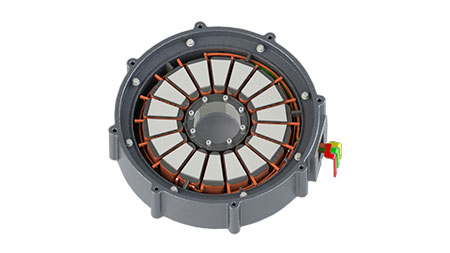

  • 电机图

    电机图

设备参数 Product parameter

功能

参数

生产效率

<60S/PCS

换款时间

30min

良品率

≥99.5%

稼动率

≥95%

功率

≈4kW

电压

AC380V/AC220V 50HZ

气压

0.4~0.7Mpa

控制方式

人机界面、可编程控制器PLC、通讯模块

外观尺寸

1300(L)*W2000(W)*1800(H)mm

应用领域

轮毂电机
