电机装配设备

步进电机组装设备

步进电机组装设备,生产效率在15s/pcs,可兼容二款电机的组装生产,单台设备换型时间10分钟以内。设备主要工序有:机壳热压组装、转子轴承组装、密封圈组装、转子入端盖、阻尼弹簧盖板组装打螺丝、测速器组装打螺丝、风叶组装、牙箱组装打螺丝、磨合、测试贴标、噪音测试等工序。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    电缸位置重复定位精度:0.02mm

  • 2

    伺服模组搬运重复定位精度:0.03mm

  • 3

    工装托盘兼容两个系列的所有产品,单台设备换型时间10分钟以内

  • 4

    电机磨合工位采用程控电源,可程序切换输出电源

  • 5

    设备配置专用的安全光栅、安全门锁等进行人身安全防护

  • 6

    配置高精度传感器、视觉检测系统等,防漏装、少装、错装及安装后质量检测

点击查看相关视频

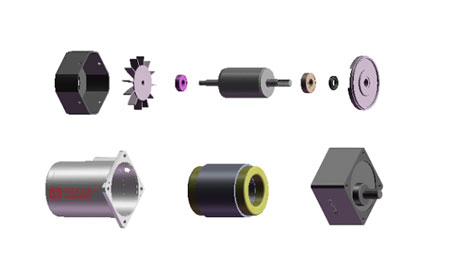

  • 步进电机组装设备-散件.jpg

    散件图

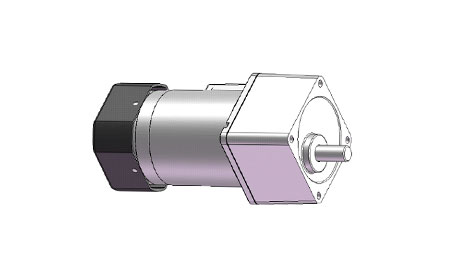

  • 步进电机组装设备-成品.jpg

    定子图

设备参数 Product parameter

功能

参数

产线节拍

15秒/PCS(TT)

兼容产品

2款

换款时间

单台设备转型不超过10分钟

电压

三相AC 380V  50HZ

气压

0.45 Mp -0.6Mp

功率

整线约140KW

尺寸

22(L)*5.0(W)*1.8(H)m

控制方式

PLC+HMI

稼动率

≥90%

适用范围

可非标定制电机自动化设备
