电机装配设备

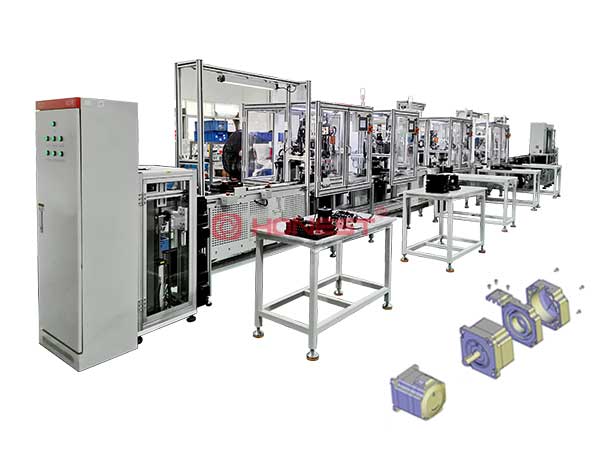

闭环步进电机组装线

闭环步进电机组装线主要有三大功能组成:PCB板和码盘涂胶、后盖和侧盖螺丝锁附以及人工异音检测。闭环步进电机组装线为企业提高生产效率和产品质量以及降低生产成本提供了灵活有力的保障。设备主要工序有:人工组装PCB和码盘、点螺丝胶、PCB螺丝锁附、码盘螺丝锁附、编码器罩螺丝锁附、压线座螺丝锁附、性能测试、下料等工序。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    采用伺服电机配合精密丝杆模组机构涂胶

  • 2

    打螺丝工位具备扭矩及角度监控

  • 3

    采用双层可升降倍速链

  • 4

    兼容多款步进电机产品的组装

  • 5

    人机交互便捷,结构灵活

  • 6

    设备易操作

点击查看相关视频

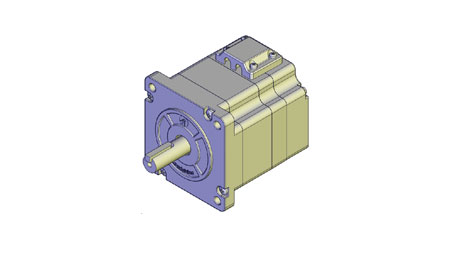

  • 成品图

    成品图

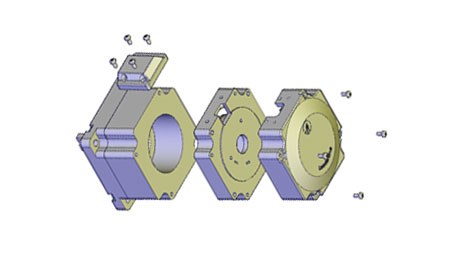

  • 分体图

    分体图

设备参数 Product parameter

功能

参数

效率

≤24秒/PCS

电压

AC380V/AC220V 50HZ

气压

0.4~0.7Mpa

功率

整线功率≈14kw

尺寸

20000(L)*2000(W)*1800(H)mm 静音房高2300mm(预估)

控制方式

人机界面(触摸屏)、可编程控制器PLC(或运动控制器)、通讯模块

稼动率

≥90%

适用范围

步进电机
