8000A内绕绕线机

电机定子内绕绕线机采用松下PLC控制,X、Y、Z、S轴配合缠端子、过线,S、Z、X轴配合自动绕线,自动排线。标配满期足线头、线尾与过线在同侧机构,可选配45°机构,满足线头、线尾与过线在定子异侧。线头、线尾可直接缠到端子上,也可以留线头线尾。切换产品只需更换部品座、调用相应程序。适合单槽定子内绕产品, 可选配安全光栅,气动剪刀,伺服张力系统等。

服务热线: 0755-21044479
设备简介 / Introduction

设备展示 Product Display

  • 1

    采用安川PLC控制

  • 2

    线头、线尾与过线在同侧机构或异侧共可实现

  • 3

    线头、线尾可直接缠到端子上,也可以留线头线尾

  • 4

    切换产品只需更换部品座、调用相应程序

  • 5

    稳定率达到99%以上

  • 6

    10年白夜班生产,零部件更换率为1%

点击查看相关视频

    定子内绕绕线机

    定子内绕机

  • 定子绕线机

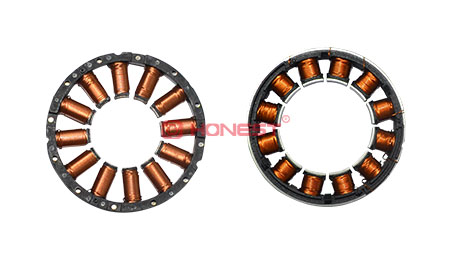

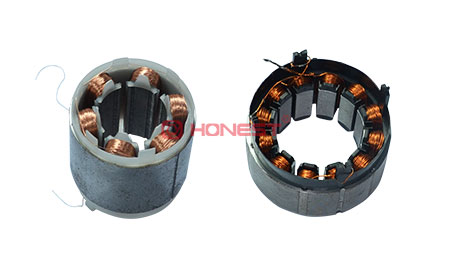

    部分样品展示

  • 定子绕线机

    更多请咨询

设备参数 Product parameter

功能

参数

完成工序

同时绕2个或4个

适用范围

外径小于Φ130,内径大于Φ10,定子总高度小于100mm(两个产品外径小于Φ150)

适用线径

Φ0.1-Φ1.2(由不同的张力器实现)

绕线方式

X、Y、Z配合缠端子,S、Z、X配合绕线、排线

绕线速度

最高1000r/m,与产品尺寸、线径相关,具体速度需根据产品给定

排线、线头、线尾处理

自动

电源

三相交流380V 50Hz 13KW

外观尺寸

1500L*1200W*1700Hmm

热品推荐 / Hot product

定子高精密排线绕线机

定子高精密排线绕线机

定子高精密排线绕线机,飞叉外绕线设备,双工位设计,结构紧凑体积小,运行速度快,适用线径范围广,排线整齐无线伤。设备工艺有:上料、挂线、绕线、排线、拉线、剪线、出料等。
双工位分块扁线绕线机

双工位分块扁线绕线机

双工位分块扁线绕线机由人工组装好定子铁芯和绝缘骨架,并上料至绕线工位,双手启动功能防止误操作;设备配置X轴驱动飞叉左右移动,配置Y轴驱动飞叉前后移动,配置Z轴驱动飞叉上下移动,配置V轴驱动绕线主轴旋转,实现精密排线。
定子分块式绕线设备

定子分块式绕线设备

定子分块式绕线设备应用于直流无刷电机领域(电子水泵电机),主要完成无刷电机定子铁芯绕线,兼容范围广,可依据客户工艺要求,为客户量身定制。本设备采用X,Y,Z三轴伺服联动、平绕的方式绕线,辅以独特的结构设计和严谨的逻辑步序,实现自动上下料、绕线、排线、剥漆线及剪线。
共模电感绕线设备

共模电感绕线设备

共模电感绕线设备工序有:自动上料,绕线,点焊,下料。其可完成2P、4P、6P、8P等各规格焊盘磁芯,实现绕线点焊一体,适合5819、5817、4532、3225、3216等尺寸贴片式电感,单,双线,可自由切换,根据客户要求可随意切换。
