6008A骨架精密绕线机

适用于展开式直排定子的绕线。同时绕8或12个产品，采用飞叉方式绕线，具待料功能，采用独立轴排线，以保证排线的平整。采用松下PLC控制，采用松下伺服电机，X.Y.Z轴配合缠端子，X.Y.Z.S轴配合过线，U轴独立排线。

服务热线： 0755-21044479
在线咨询
设备简介 / Introduction

设备展示 Product Display

  • 1

    8轴或12轴同步绕线

  • 2

    高精度排线功能

  • 3

    夹具更换方便，转款简单

  • 4

    触摸屏上可实现修改程序，简单易学

  • 5

    自动处理线头线尾，自动上下料

  • 6

    可多台连接成自动生产线

点击查看相关视频
  • 绕线图.jpg

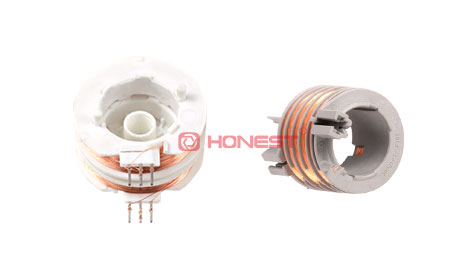

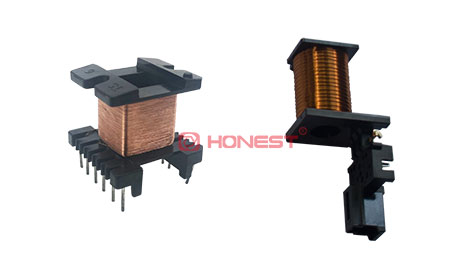

    部分样品展示

  • 绕线图2.jpg

    更多请咨询

设备参数 Product parameter

功能

参数

完成工序

同时绕8个或12个产品

适用范围

继电器、点火线圈、步时电机等

适用线径

0.04-0.4mm

待料功能

12个夹具绕线，另12个夹具待料

绕线方式

X、Y、Z轴缠线，R轴绕线

线尾处理

自动

绕线速度

最高12000r/min，额定6000r/min

电源

AC220V，50HZ，3.8KW

外观尺寸

1350(L)*1280(W)*1310(H)mm

可绕类似产品 Relevant Display

  • 骨架绕线机1.jpg

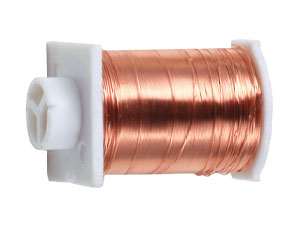

    展示产品1

  • 骨架绕线机 2.jpg

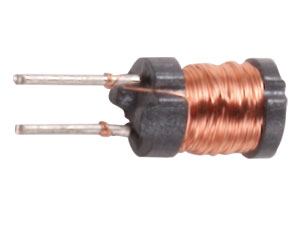

    展示产品2

  • 骨架绕线机3.jpg

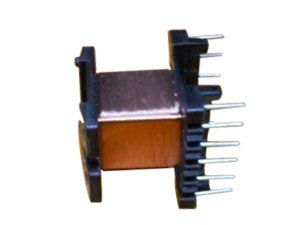

    展示产品3
