2012A精密外绕绕线机

该定子外绕绕线机，可同时绕4个或2个定子，采用进口控制器控制，X、Y、Z、R、W五轴绕线方式。

服务热线： 0755-21044479
在线咨询
设备简介 / Introduction

设备展示 Product Display

  • 1

    无废线头，节约铜线

  • 2

    转换机种方便；可适合多种绕线方式

  • 3

    自动收线尾、线头，运行稳定

  • 4

    触屏上可实现修改程序，简单易学

  • 5

    可多台连接成自动生产线

  • 6

    可双线并绕

点击查看相关视频

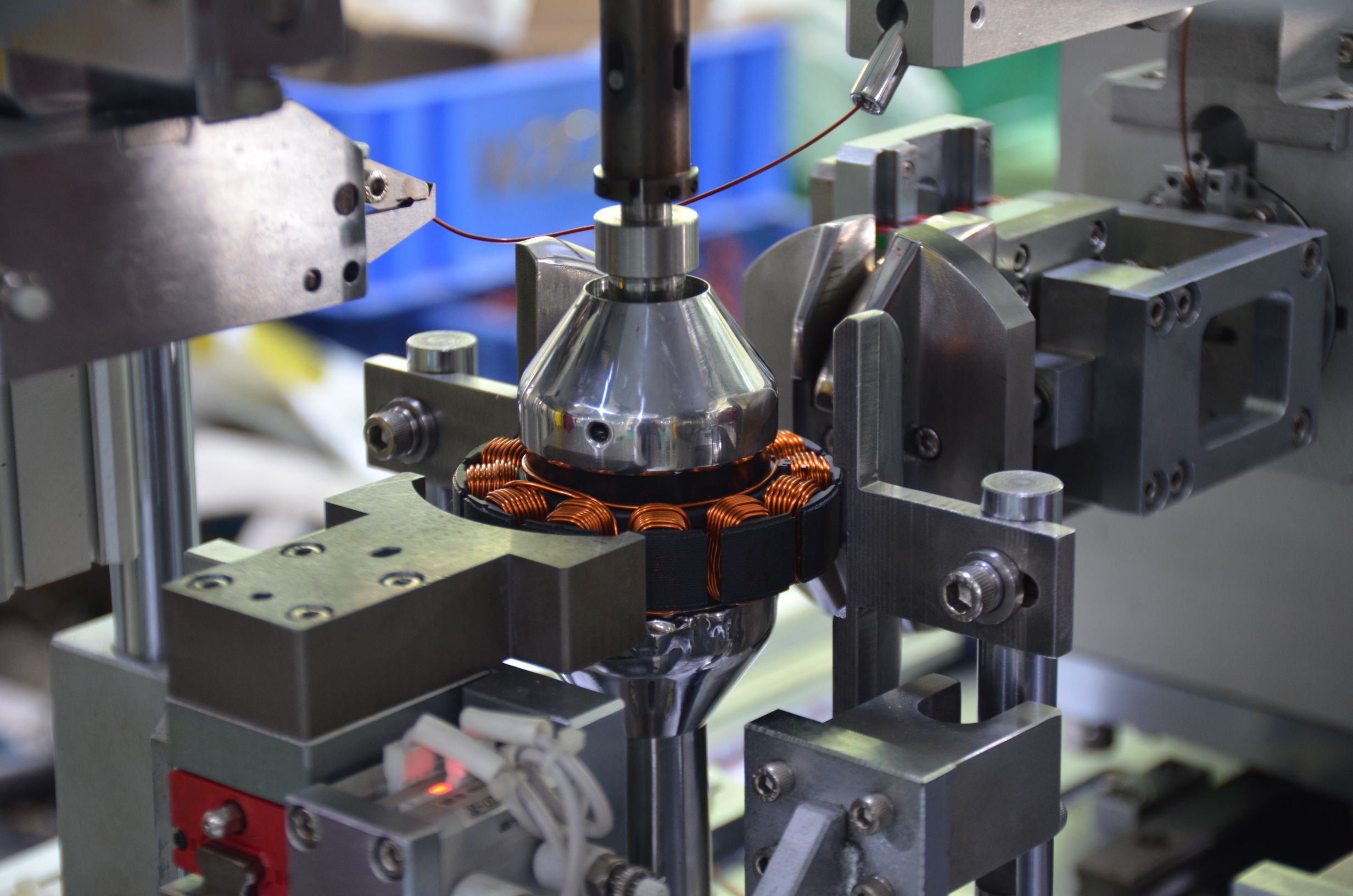

    内定子绕线机

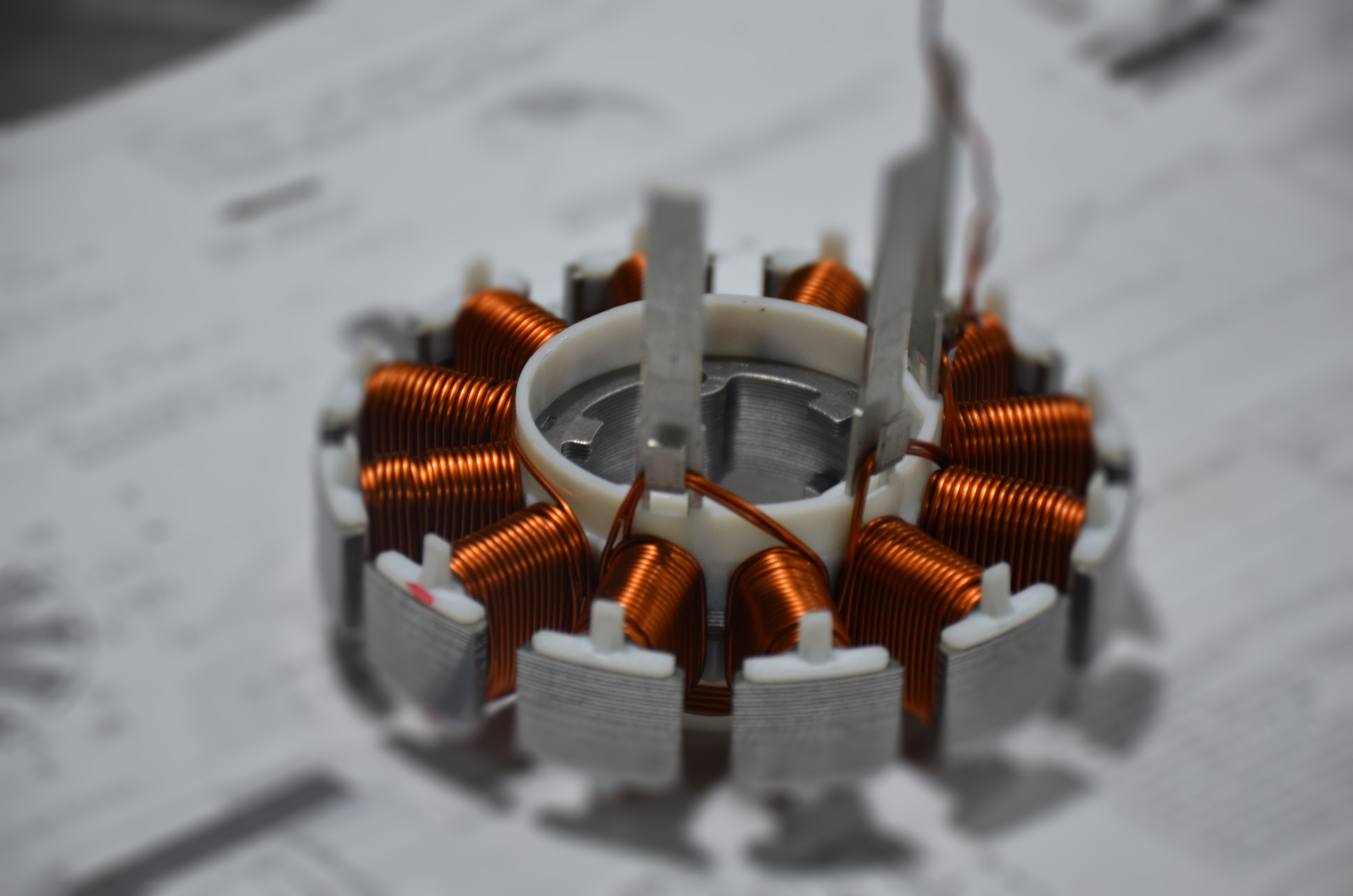

  • 定子绕线样品

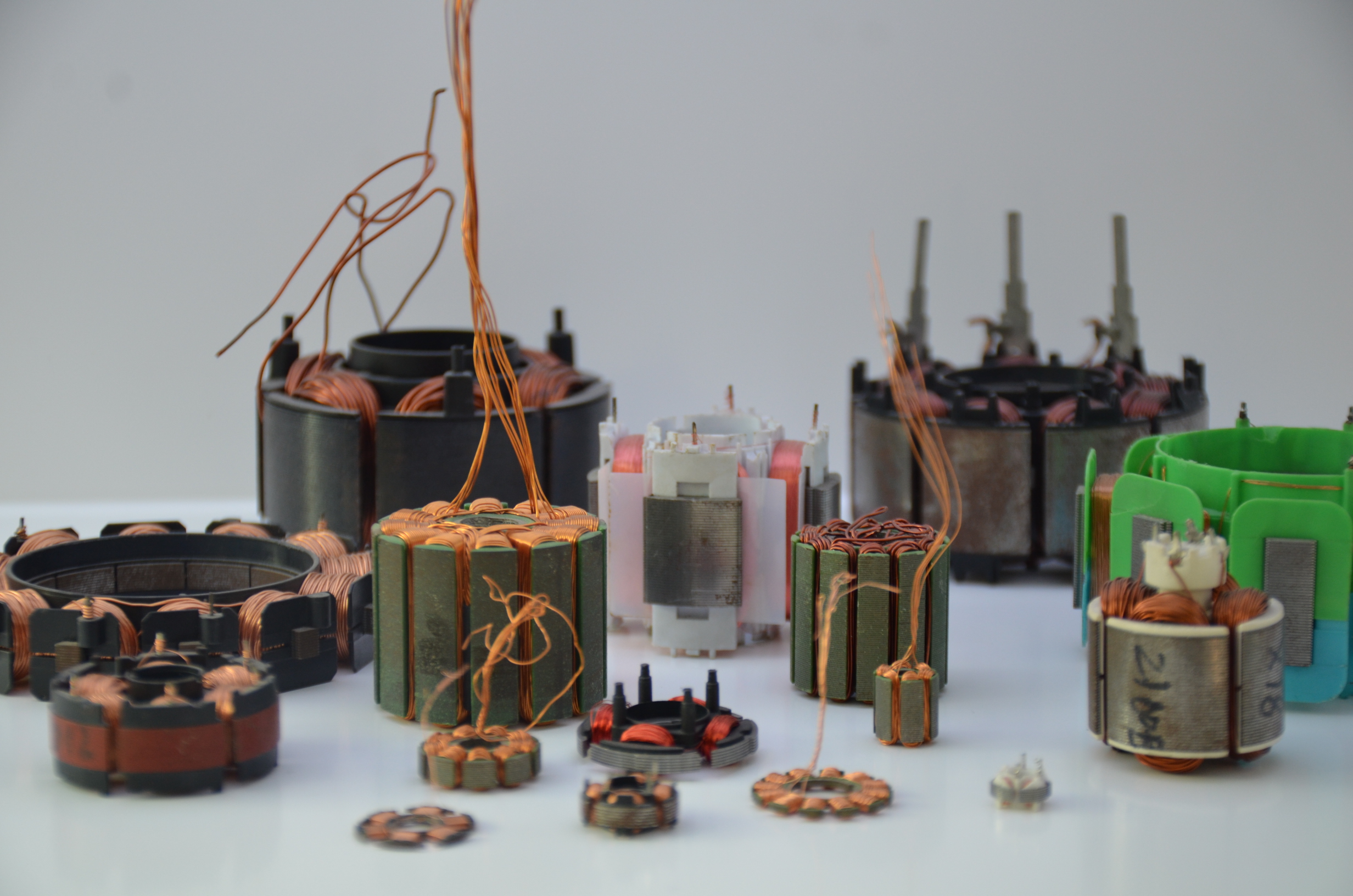

    部分样品展示

  • 转子外绕绕线机

    更多请咨询

设备参数 Product parameter

功能

参数

完成工序

同时绕4个或2个定子（外转子）

适用范围

外径范围φ12-φ110，叠厚60mm

适用线径

线径φ0.05-φ1.2

待料功能

自动待料

绕线方式

X、Y、Z、R、W五轴绕线方式

线头线尾

自动

绕线速度

最高6000rmp

功率

4.5KW

外观尺寸

800(L)*1650(W)*1800(H)mm

可绕类似产品 Relevant Display

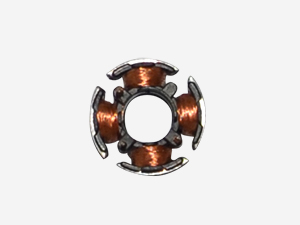

  • 2012A外绕绕线机产品1

    展示产品1

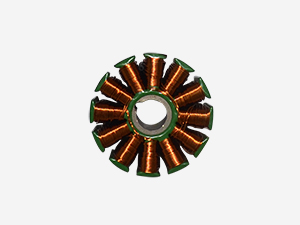

  • 2012A外绕绕线机产品2

    展示产品2

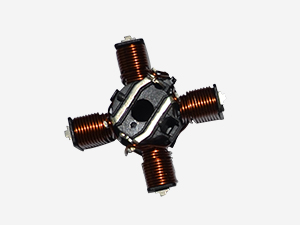

  • 2012A外绕绕线机产品3

    展示产品3
